JKN1-12
型戶內高壓真空斷路器（以下簡稱斷路器）是用于
12
kV
電力系統的戶內開關
設備，作為電網設備、工礦企業動力設計的保護和控制單元。由于真空斷路器的特殊優越性，
尤其
適用于要求額定工作電流的頻繁操作，或多次開斷短路電流的場所。
斷路器采用操動機構與斷路器本體一體式設計，既可作為固定安裝單元，也可配用專用
推進機構，組成手車單元使用，其中固定式斷路器可以增加相應的機械聯鎖，以滿足配
XGN2
、
GG1A
、
GGX
等固定柜的需要。

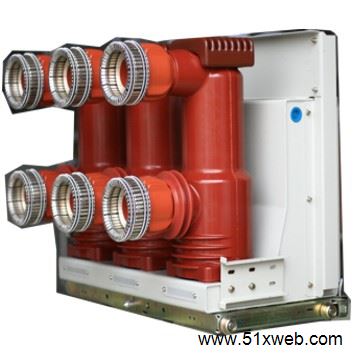

VSG-12中壓固封式真空斷路器
VSG-12中壓固封式真空斷路器是立足在原VS1型戶內真空斷路器的基礎上，進行優化設計，實現斷路器的小型化、高可靠性、主回路免維護的改進型產品?？稍诠ぷ麟娏鞣秶鷥?nèi)進行頻繁的操作或多次開斷短路電流，適于重合閘操作并有極高的可靠性與使用壽命。產品既可作為固定單元安裝使用，也可配用專用的推進小車組成手車單元使用。斷路器符合我國國家標準GB1984《交流高壓斷路器》、JB3855《3.6~40.5kV戶內交流高壓斷路器》、DL/T403《12~40.5kV戶內高壓真空斷路器定貨技術條件》并符合IEC60694的相關要求。已通過整套產品的型式試驗及產品鑒定。
VSG-12中壓固封式真空斷路器的主要特點如下：
1． 采用了固體絕緣結構集成固封極柱，實現了主回路的免維護。
2． 機構以成熟的VS1機構為藍本進行改進，可靠性高。
3． 采用環氧樹脂作為絕緣介質，相與相之間的距離可以縮小，減少了斷路器及其配套開關柜的體積，實現了小型化的要求。
VSG-12中壓固封式真空斷路器的極柱通過先進的APG工藝將小型化超低阻型真空滅弧室和主回路其它零件直接固封在環氧樹脂內，這不僅簡化了極柱的裝配工藝，防止真空滅弧室導電回路連接螺栓由于運行中的振動而導致的松動，提高了可靠性，而且使真空滅弧室外表面不受外部機械力和外部環境（如灰塵、潮氣、污穢、高海拔、小動物）的影響，進一步改善了極柱的電場分布的狀況。
VSG-12中壓固封式真空斷路器主回路電阻遠遠小于國家標準要求:
回路電阻≤50μΩ(630A) 實測≤30μΩ
回路電阻≤45μΩ(1250A) 實測≤30μΩ
回路電阻≤35μΩ(1600-2000A) 實測≤25μΩ
回路電阻≤25μΩ(2500A以上) 實測≤16μΩ
機械壽命: 30000次
VSG-12中壓固封式真空斷路器對小型化超低阻型真空滅弧室的應用從根本上滿足了大電流斷路器對溫升的要求并降低了電能損耗。根據本公司內部溫升測試，1250A及以下額定電流的斷路器,最高點不超過50K。而3150A的斷路器，在不使用風機的情況下，最高點也不超過65K。而一般的廠家是無法做到的。
VSG-12中壓固封式真空斷路器的機構以我公司設計的VS1機構為藍本進行改進。該機構結構緊湊、簡單、布局合理，模塊化的設計可靠性高，維護方便。本公司所生產的VSG-12斷路器所測得的特性參數都符合設計要求而且高于設計要求。我們所測得的彈跳全部為零。標準要求≤2ms。
VSG-12中壓固封式真空斷路器是第二代絕緣筒式真空斷路器的更新?lián)Q代產品。
